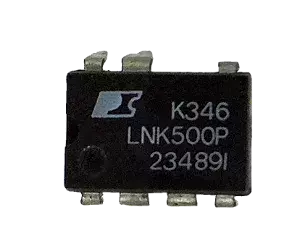

⚡ Circuito Integrado LNK500PN

✅ Descrição:

O LNK500PN faz parte da família LinkSwitch® da Power Integrations.
Esse componente integra em um único encapsulamento o MOSFET de potência, controle de chaveamento, limitador de corrente e proteção térmica, eliminando a necessidade de diversos componentes externos em fontes chaveadas AC/DC.
Proporciona baixo consumo em standby, alta eficiência e design simplificado.

📌 Aplicações:

• Fontes chaveadas compactas até 3 W;

• Carregadores de celulares, telefones sem fio e pequenos eletrônicos;

• Fontes auxiliares em televisores, DVDs e equipamentos de áudio/vídeo;

• Conversores AC/DC de baixo custo.

🔧 Especificações Técnicas:

• Modelo: LNK500PN

• Família: LinkSwitch®

• Tensão máxima no dreno: 700 V

• Potência típica:

  • Até 3,1 W em fonte aberta

  • Até 2,3 W em fonte fechada

• Eficiência acima de 70%

• Encapsulamento: DIP-8 (P)

• Proteções contra sobrecorrente, sobretensão e sobreaquecimento
